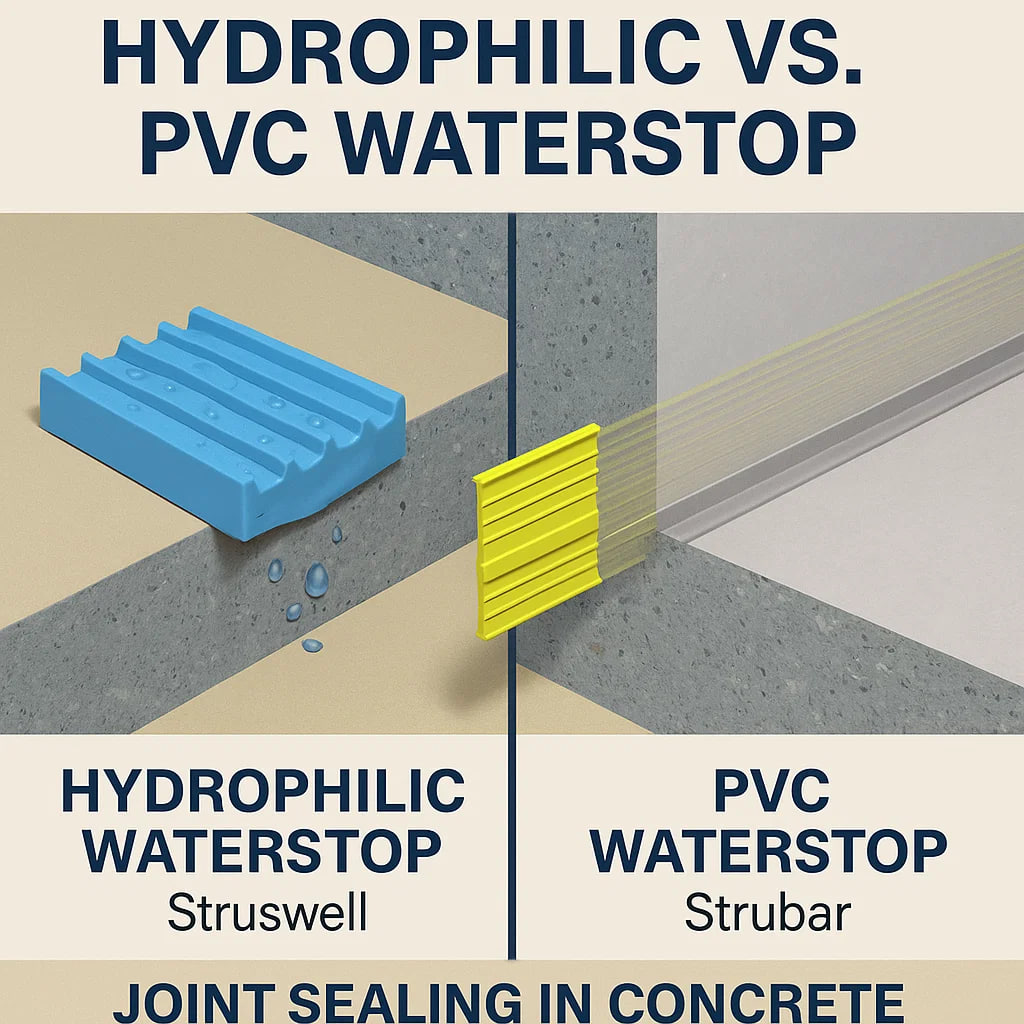

واتراستاپ چیست و چه تفاوتی بین نوع PVC و هیدروفیلی وجود دارد؟
مقدمه
در سازه‌های بتنی، نفوذ آب از طریق درزها یکی از اصلی‌ترین عوامل آسیب‌دیدگی و کاهش دوام سازه است. درزهای اجرایی، انبساطی و حرکتی، نقاط ضعف بالقوه‌ای هستند که در صورت عدم آب‌بندی صحیح، مسیر نفوذ آب را فراهم می‌کنند. برای جلوگیری از این موضوع، از نوارهای آب‌بند یا واتراستاپ (Waterstop) استفاده می‌شود.
واتراستاپ‌ها در محل درز قرار گرفته و با ایجاد سد فیزیکی یا شیمیایی، مانع عبور آب می‌شوند. دو نوع پرکاربرد واتراستاپ در صنعت بتن عبارت‌اند از:
- واتراستاپ پی‌وی‌سی (PVC Waterstop)
- واتراستاپ هیدروفیلی (Hydrophilic Waterstop)
در ادامه، ضمن معرفی مکانیزم عملکرد و زمان استفاده از هر نوع، دو محصول تخصصی شرکت Strumix یعنی Strubar و Struswell معرفی می‌شوند.
واتراستاپ پی‌وی‌سی (PVC Waterstop)
موارد استفاده
واتراستاپ پی‌وی‌سی زمانی به کار می‌رود که فشار هیدرواستاتیک بالاست یا سازه نیاز به سد فیزیکی دائمی در برابر نفوذ آب دارد.
از این نوع واتراستاپ در سازه‌هایی نظیر مخازن، استخرها، سدها، تونل‌ها، منهول‌ها، پارکینگ‌های زیرزمینی، دیوارهای حائل و فونداسیون‌ها استفاده می‌شود.
به دلیل مقاومت بالا در برابر مواد شیمیایی، قلیایی، سیکل یخبندان و تغییرات دمایی، واتراستاپ PVC انتخابی مطمئن برای پروژه‌های عمرانی و صنعتی است.
انواع پروفیل و کاربرد
واتراستاپ‌های پی‌وی‌سی در دو نوع کلی تولید می‌شوند: تخت و حفره‌دار.
نوع تخت برای درزهای اجرایی مناسب است و به عنوان یک مانع ساده در مسیر عبور آب عمل می‌کند.
در مقابل، نوع حفره‌دار برای درزهای انبساطی یا حرکتی استفاده می‌شود، زیرا وجود حباب مرکزی در آن امکان جذب تغییر طول یا جابه‌جایی درز را فراهم می‌کند.
عرض واتراستاپ‌های PVC معمولاً بین ۱۵ تا ۵۰ سانتی‌متر و ضخامت آن‌ها بین ۲ تا ۱۲ میلی‌متر متغیر است.
معرفی محصول Strubar
Strubar واتراستاپ پی‌وی‌سی شرکت Strumix است که از PVC اکسترود شده با فرمولاسیون ویژه تولید می‌شود.
این محصول با انعطاف‌پذیری بالا، مقاومت کششی بیش از ۱۲ نیوتن بر میلی‌متر و ازدیاد طول بالای ۳۰۰ درصد، آب‌بندی مطمئن در درزهای بتن را تضمین می‌کند.
Strubar در دمای بین ۳۰- تا ۶۰+ درجه سانتی‌گراد خواص خود را حفظ کرده و در محیط‌های قلیایی و سیکل‌های یخبندان کاملاً پایدار است.
این واتراستاپ در رنگ زرد، با سختی ۶۲ تا ۷۲ Shore A و در رول‌های ۲۵ متری عرضه می‌شود.
از ویژگی‌های مهم آن می‌توان به موارد زیر اشاره کرد:
- مقاومت مکانیکی و دوام بالا در برابر فشار آب
- جوش‌پذیری آسان با هویه یا تبر جوش
- درگیری کامل با بتن و آب‌بندی مؤثر
- قابلیت استفاده در انواع درزهای اجرایی و انبساطی
- انطباق کامل با استانداردهای CRD-C572، CRD-C573، DIN 18541 و ISIRI 13277
در هنگام نصب، باید نیمی از عرض واتراستاپ در بتن قدیم و نیم دیگر در بتن جدید جای‌گذاری شود و در نوع حفره‌دار، حباب مرکزی دقیقاً روی محور درز تنظیم گردد.
مهار واتراستاپ با گیره یا سیم مخصوص در فواصل حدود ۲۰ سانتی‌متر انجام می‌شود.
واتراستاپ هیدروفیلی (Hydrophilic Waterstop)
موارد استفاده
واتراستاپ هیدروفیلی زمانی به کار می‌رود که امکان نصب واتراستاپ پی‌وی‌سی در مرکز درز وجود ندارد یا شرایط اجرا محدود است.
این نوع واتراستاپ معمولاً در درزهای اجرایی بین بتن قدیم و جدید، قطعات پیش‌ساخته، تونل‌ها، سازه‌های زیرزمینی و محل عبور لوله‌ها استفاده می‌شود.
عملکرد این محصول بر پایه واکنش شیمیایی با آب است؛ پس از تماس با رطوبت، حجم آن افزایش یافته و تمام حفره‌ها و فضاهای خالی درز را پر می‌کند تا مانع عبور آب شود.
مکانیزم عملکرد
واتراستاپ‌های هیدروفیلی از ترکیب لاستیک‌های الاستومری و پلیمرهای جاذب رطوبت ساخته می‌شوند.
در برخورد با آب، گروه‌های فعال در ساختار آن آب را جذب کرده و موجب افزایش حجم می‌شوند. این تورم باعث اعمال فشار به بتن اطراف و مسدود شدن مسیر نفوذ آب می‌گردد.
در محصول Struswell، فرآیند تورم حدود دو ساعت پس از تماس با آب آغاز شده و طی ۱۴ روز به حداکثر میزان خود می‌رسد.
این واتراستاپ می‌تواند تا ۴۵۰ درصد در آب معمولی و حدود ۱۷۵ درصد در آب شور (با غلظت ۳ درصد نمک) افزایش حجم پیدا کند، بدون آنکه تغییر شکل یا ترک در بتن ایجاد کند.
علاوه بر این، در سیکل‌های مکرر تر و خشک شدن نیز عملکرد خود را حفظ می‌کند.
معرفی محصول Struswell
Struswell واتراستاپ هیدروفیلی شرکت Strumix است که برای آب‌بندی درزهای اجرایی و قطعات پیش‌ساخته طراحی شده است.
این محصول دارای انبساط کنترل‌شده است و در تماس با آب به‌صورت تدریجی متورم می‌شود، بدون آنکه بتن تازه را دچار آسیب کند.
Struswell در برابر آب شور و آب دریا مقاوم است و در چرخه‌های متعدد رطوبتی عملکرد پایداری دارد.
از دیگر ویژگی‌های برجسته‌ی آن می‌توان به موارد زیر اشاره کرد:
- نصب آسان با چسب پلی‌یورتان یا میخ
- سطح شیاردار برای افزایش چسبندگی به بتن
- پوشش بتنی پیشنهادی حداقل ۸ سانتی‌متر
- رنگ قرمز با سختی ۴۰ تا ۵۰ Shore A
- ازدیاد طول بیش از 1100 درصد و مقاومت کششی حدود ۳ kgf/cm²
- محدوده دمای کاری ۳۰- تا ۶۰+ درجه سانتی‌گراد
- عرضه در رول‌های ۱۵ متری (پنج رول در هر کارتن)
در هنگام نصب، سطح بتن باید خشک و تمیز باشد. نوار Struswell روی سطح با چسب پلی‌یورتان چسبانده می‌شود و در صورت نیاز با میخ یا مفتول مهار می‌گردد. در محل اتصال دو نوار، باید حدود ۱۰ سانتی‌متر هم‌پوشانی ایجاد شود و از تماس زودرس با آب پیش از بتن‌ریزی جلوگیری گردد.
نتیجه‌گیری
هر دو نوع واتراستاپ، بسته به شرایط پروژه، نقش مهمی در آب‌بندی سازه‌های بتنی دارند.
واتراستاپ Strubar از جنس PVC، برای درزهای اجرایی و انبساطی تحت فشار بالا مناسب است و دوام و مقاومت مکانیکی بالایی دارد. در مقابل، Struswell گزینه‌ای ایده‌آل برای درزهای کوچک، سازه‌های پیش‌ساخته و محل‌هایی با دسترسی محدود است که نیاز به اجرای سریع دارند.
به‌طور خلاصه:
- در سازه‌های در معرض فشار آب زیاد یا تغییرات حرکتی قابل‌توجه، Strubar انتخاب مناسب‌تری است.
- در محل‌هایی که نصب واتراستاپ PVC دشوار است یا سرعت اجرا اهمیت دارد، Struswell عملکردی مطمئن و اقتصادی ارائه می‌دهد.
