مقدمه

رزین‌های امولسیونی یا همان لاتکس‌های پایه آبی، سامانه‌هایی کلوئیدی از ذرات پلیمری بسیار ریز (معمولاً با قطر کمتر از ۱ میکرون) در فاز پیوسته‌ی آب هستند [1][2]. این رزین‌ها معمولاً از مونومرهایی مانند آکریلیک، استایرن-بوتادین، وینیل استات و وینیل استات-اتیلن (VAE) ساخته می‌شوند و در صنایعی مانند رنگ و پوشش، چسب، مواد شیمیایی ساختمانی و کاغذ کاربرد فراوانی دارند [3][4].

تحول در توسعه‌ی این سامانه‌ها از دهه ۱۹۶۰ و با تمرکز بر کاهش ترکیبات آلی فرّار (VOC)، افزایش ایمنی، کاهش هزینه و بهبود سازگاری محیط زیستی آغاز شد [5].

ساختار و ویژگی‌های کلیدی رزین‌های امولسیونی

ترکیب شیمیایی

رزین‌های لاتکس بسته به نوع مونومر، خواص متفاوتی دارند:

• آکریلیک‌ها: مقاومت بالا در برابر UV و آب، پایداری عالی در فضای باز [3]
• استایرن-بوتادین‌ها: انعطاف‌پذیری بالا، اما پایداری نوری کمتر [4]
• وینیل استات‌ها: چسبندگی عالی و قیمت مناسب، اما مقاومت پایین‌تر در برابر آب [6]
• VAE: تعادل بین خاصیت چسبندگی و انعطاف‌پذیری، و رشد سریع بازار جهانی [4]

ویژگی‌های فیزیکی ذرات

• اندازه ذرات: 30 تا 500 نانومتر [7]
• حرکت براونی: ناشی از برخوردهای حرارتی مولکول‌های آب با ذرات [8]
• پایداری: ناشی از نیروهای الکترواستاتیک و بازدارندگی فضایی (Steric Hindrance) [9]

مراحل چهارگانه فرآیند تشکیل فیلم

فرآیند تبدیل لاتکس مرطوب به یک فیلم خشک و پیوسته، یکی از پیچیده‌ترین فرآیندهای فیزیکی-شیمیایی در سامانه‌های پایه‌آبی است. این فرآیند شامل چهار مرحله‌ی کلیدی است [1][9][10]:

1. پراکندگی و حرکت براونی

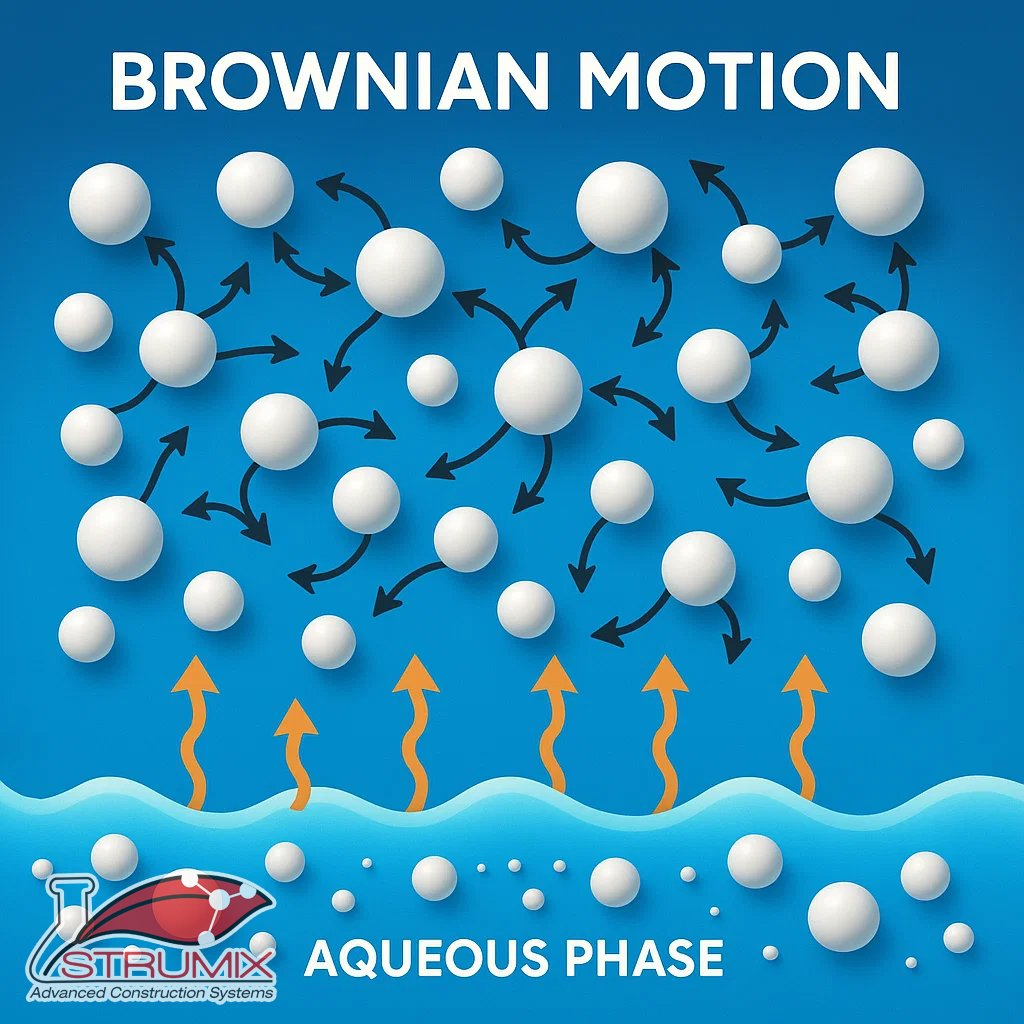

ذرات پلیمری در فاز آبی به‌صورت پایدار پراکنده‌اند و به‌دلیل اندازه کوچک، تحت حرکت براونی قرار دارند. پس از اعمال بر سطح، تبخیر آب آغاز می‌شود:

• ظاهر فیلم: مات و شیری‌رنگ (اثر تیندال)
• نرخ تبخیر: حدود ۸۵٪ نسبت به آب خالص [10]
• نیروهای پایدارکننده همچنان فعال‌اند

2. فشرده‌سازی و کاهش تحرک (Immobilization)

با کاهش میزان آب، ذرات به یکدیگر نزدیک شده و در نقطه‌ای به نام "بسته‌بندی بحرانی" (Critical Packing) تماس برقرار می‌کنند:

• غلظت حجمی جامدات: حدود 65–80٪ [10]
• ظاهر فیلم: نیمه‌شفاف و نرم
• ذرات هنوز ادغام نشده‌اند

3. تغییر شکل ذرات و ساختار لانه‌زنبوری

ذرات کروی تحت فشارهای اسمزی و مویرگی شروع به تغییر شکل داده و به ساختاری شبیه به لانه‌زنبور در‌می‌آیند [11][12]:

• فشار اسمزی: ناشی از تفاوت غلظت درون و بیرون ذره
• نیروهای مویرگی: تابع کشش سطحی و شعاع ذره (γ/r) [13]
• ظاهر فیلم: نیمه‌کدر

4. ادغام‌سازی و نفوذ زنجیره‌ها (Coalescence)

در این مرحله، دیواره بین ذرات حذف می‌شود و زنجیره‌های پلیمری در یکدیگر نفوذ می‌کنند:

• نفوذ زنجیره‌ها: از طریق مکانیزم reptation [14]
• شرط کلیدی: دمای محیط بالاتر از حداقل دمای تشکیل فیلم (MFFT) باشد [16][17]
• نتیجه نهایی: فیلم پیوسته، شفاف و دارای خواص مکانیکی مناسب

عوامل مؤثر بر کیفیت تشکیل فیلم

۱. دما و MFFT

حداقل دمای تشکیل فیلم، پایین‌ترین دمایی است که ذرات می‌توانند بدون ترک‌خوردگی به فیلم پیوسته تبدیل شوند. این دما معمولاً ۵ تا ۱۰ درجه سانتی‌گراد بالاتر از دمای انتقال شیشه‌ای (Tg) رزین است [18][19].

۲. عوامل ادغام‌ساز (Coalescing Agents)

این مواد افزودنی با کاهش MFFT و ایجاد نرم‌کنندگی موقتی، امکان تشکیل فیلم در دمای محیط را فراهم می‌کنند. پس از ادغام، خود به مرور تبخیر می‌شوند [7][21].

۳. رطوبت نسبی محیط

• رطوبت پایین: تبخیر سریع‌تر اما احتمال ایجاد ترک‌های سطحی بیشتر
• رطوبت بالا: خشک شدن کندتر، اما فیلم با کیفیت بهتر [22][23]

۴. اندازه ذره

• ذرات کوچک‌تر: MFFT پایین‌تر به دلیل نیروی مویرگی بیشتر
• ذرات بزرگ‌تر: MFFT بالاتر، نیاز به شرایط گرم‌تر برای ادغام [13]

نواقص احتمالی در فرآیند تشکیل فیلم

• ترک‌خوردگی سطحی: به‌دلیل خشک شدن سریع
• کدری ماندگار: عدم ادغام کامل
• پوسته‌پوسته شدن: خشک شدن سریع لایه‌ی سطحی در حضور رطوبت پایین
• منافذ میکروسکوپی: تبخیر نامناسب یا انسداد مسیر بخار

کاربردهای صنعتی

• صنایع رنگ: رنگ‌های ساختمانی، صنعتی، خودرویی
• چسب‌ها و درزگیرها: چسب‌های ساختمانی، الاستومری، ملامینه
• کاغذ و بسته‌بندی: پوشش‌های مقاوم در برابر آب و روغن
• نساجی: پوشش‌های آب‌گریز، چسب‌های چرم مصنوعی

نتیجه‌گیری

فرآیند تشکیل فیلم در رزین‌های امولسیونی یا لاتکس‌های پایه آبی، یکی از کلیدی‌ترین مراحل در تعیین عملکرد نهایی رنگ‌ها، پوشش‌ها و چسب‌های صنعتی محسوب می‌شود. این فرآیند پیچیده نه تنها تحت تأثیر خواص ذاتی ذرات پلیمری (مانند اندازه، Tg، و ترکیب شیمیایی) قرار دارد، بلکه شرایط محیطی مانند دما، رطوبت نسبی، تهویه و زمان خشک شدن نیز به‌شدت در آن مؤثرند.

شناخت دقیق مراحل چهارگانه‌ی تشکیل فیلم – شامل پراکندگی، فشرده‌سازی، تغییر شکل و ادغام‌سازی – امکان طراحی فرمولاسیون‌هایی را فراهم می‌کند که در شرایط واقعی اجرا، عملکرد بهینه‌ای داشته باشند. به‌ویژه در کاربردهایی مانند رنگ‌های ساختمانی، پوشش‌های خودرویی یا چسب‌های ساختمانی که چسبندگی، شفافیت و دوام مکانیکی حیاتی هستند، کنترل صحیح این فرآیند تضمین‌کننده‌ی کیفیت نهایی خواهد بود.

یکی از چالش‌های مهم در این حوزه، دستیابی به تعادل میان تشکیل فیلم کامل و محدود کردن استفاده از ترکیبات آلی فرّار (VOC) است. در این راستا، تحقیقات گسترده‌ای برای توسعه رزین‌های با MFFT پایین‌تر و بدون نیاز به کوالسانت در حال انجام است. استفاده از تکنولوژی‌های نوین مانند نانوامولسیون‌ها، کامپوزیت‌های هیبریدی، و پلیمرهای قابل برنامه‌ریزی می‌تواند به کاهش مصرف انرژی و ارتقاء کیفیت فیلم نهایی کمک کند.

همچنین، درک نقش نظریه‌های علمی مانند فشارهای اسمزی، نیروهای مویرگی و مکانیزم نفوذ زنجیره‌ای، می‌تواند به بهینه‌سازی طراحی فرمول‌های کم‌بو، بی‌ضرر برای سلامت انسان و سازگار با محیط زیست منجر شود.

در نتیجه، آینده‌ی صنعت رزین‌های پایه آبی در گرو ارتقاء دانش ما از فرآیند تشکیل فیلم، جایگزینی فناوری‌های سنتی با گزینه‌های پایدار، و هماهنگی میان کارایی فنی و الزامات زیست‌محیطی خواهد بود. این حوزه یکی از پرپتانسیل‌ترین بخش‌های شیمی کاربردی در خدمت توسعه پایدار و فناوری‌های سبز است.

فهرست منابع

1. Schultz, M. (1996). Film Formation in Latex Paints. JCT CoatingsTech. https://www.paint.org/wp-content/uploads/2021/09/jctOCT96-Schultz.pdf
2. Wikipedia contributors. (2024). Waterborne resins. Wikipedia. https://en.wikipedia.org/wiki/Waterborne_resins
3. Grand View Research. (2024). Synthetic Latex Polymers Market Report. https://www.grandviewresearch.com/industry-analysis/synthetic-latex-polymers-market-report
4. GlobeNewswire. (2024). Global Synthetic Latex Polymers Market Forecast. https://www.globenewswire.com/news-release/2024/06/05/2893654/28124/en/Global-Synthetic-Latex-Polymers-Market-Forecast-Report-2024-2029-Rising-Demand-for-Bio-based-Eco-Friendly-and-Biodegradable-Synthetic-Latex-Polymers.html
5. Vertec BioSolvents. (n.d.). What are VOCs in Paint? Are They Dangerous? https://www.vertecbiosolvents.com/what-are-vocs-in-paint-are-they-dangerous
6. Science Demonstrations, Harvard University. (n.d.). Brownian Motion of Latex Spheres. https://sciencedemonstrations.fas.harvard.edu/presentations/brownian-motion-latex-spheres
7. SpecialChem. (n.d.). Selection Guide: Coalescing Agents in Coatings. https://coatings.specialchem.com/selection-guide/coalescing-agents-in-coatings
8. Frey, D. (n.d.). Notes on Brownian Motion. UMBC. https://userpages.umbc.edu/~dfrey1/ench630/philipse_notes_on_brownian_motion.pdf
9. MCP Polymers. (n.d.). Film Formation of Latex Binders. https://www.mcpolymers.com/library/film-formation-of-latex-binders-what-you-need-to-know
10. Hoy, K. (1996). Film Formation Theories. JCT CoatingsTech. https://www.paint.org/wp-content/uploads/2021/09/jctFEB96-Hoy.pdf
11. Steward, P. A. (2009). An overview of polymer latex film formation and properties. http://kinampark.com/PL/files/Steward%202009.pdf
12. ACS Publications. (2023). Mechanism of Osmotic Pressure in Polymer Dispersions. https://pubs.acs.org/doi/10.1021/acs.langmuir.3c00457
13. Brown, H. (1999). Capillary Forces in Film Formation. JCT CoatingsTech. https://www.paint.org/wp-content/uploads/2021/09/jctSEPT99-Kan.pdf
14. Avtar, R. (n.d.). Film Formation in Latex Paints – LinkedIn Article. https://www.linkedin.com/pulse/film-formation-latex-paints-ram-avtar
15. PubMed Central. (2006). Molecular Interdiffusion in Polymer Films. https://www.ncbi.nlm.nih.gov/pmc/articles/PMC5112947
16. KEMOX Cellulose. (n.d.). Minimum Film Formation Temperature (MFFT). https://www.kemoxcellulose.com/minimum-film-formation-temperature
17. Wikipedia contributors. (2024). Glass transition. Wikipedia. https://en.wikipedia.org/wiki/Glass_transition
18. ACS Publications. (2023). Glass Transition and Film Integrity. https://pubs.acs.org/doi/10.1021/jacs.3c07110
19. Paint.org. (2001). Role of Coalescing Agents. https://www.paint.org/wp-content/uploads/2021/09/jctMAY01-Laven.pdf
20. CoalescingAgent.com. (n.d.). Introduction to Coalescing Agents. https://coalescingagent.com
21. Gebhard, D. (1997). Moisture and Coalescence Dynamics. JCT CoatingsTech. https://www.paint.org/wp-content/uploads/2021/09/jctAPR97-Gebhard.pdf
22. ScienceDirect. (2002). Effect of Humidity on Film Formation. https://www.sciencedirect.com/science/article/abs/pii/S0927775702002844
23. Gale Academic. (1990). Capillary Water Transport in Polymer Films. https://go.gale.com/ps/i.do?id=GALE|A9113996
24. Park, K. (2009). Film Formation Mechanisms Review. http://kinampark.com/PL/files/Steward%202009.pdf
