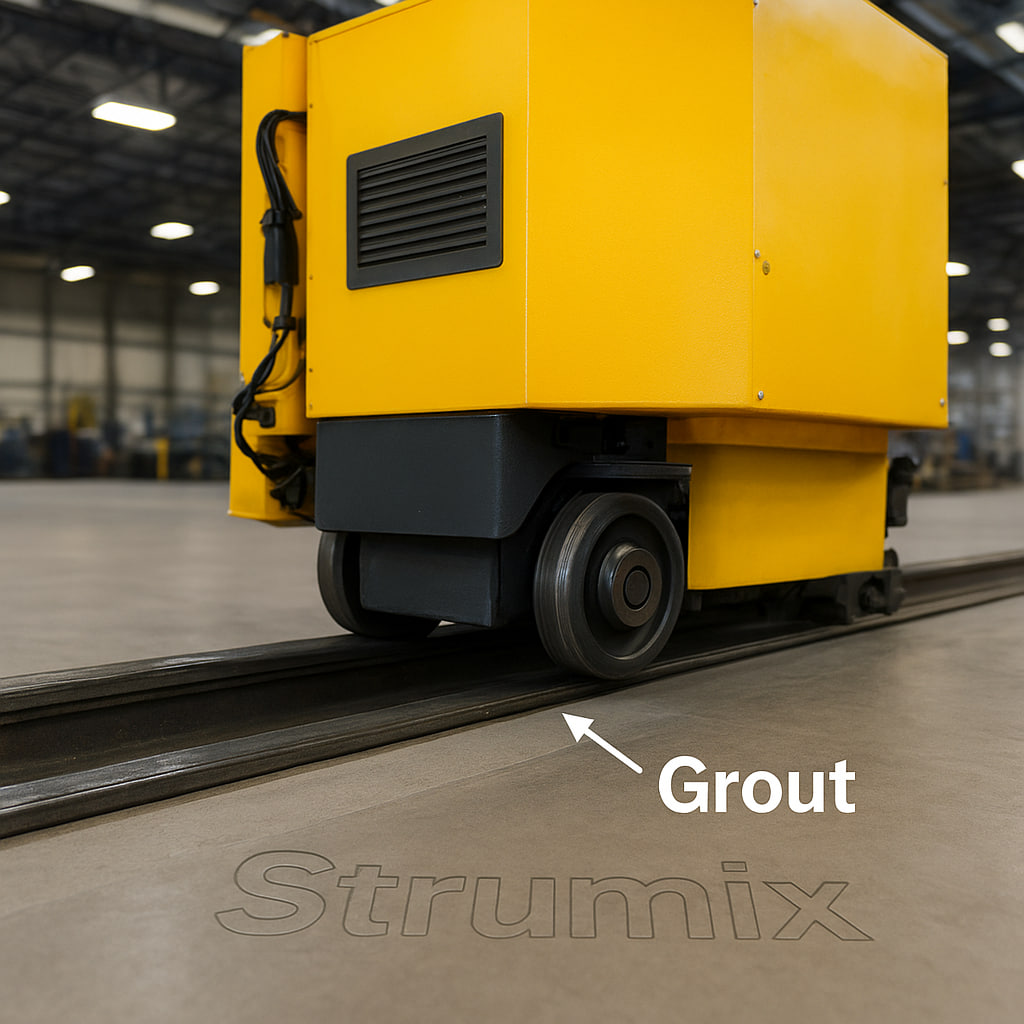

انتقال بار از ریل به فونداسیون: نقش حیاتی گروت در پایداری سازه‌های صنعتی
مقدمه
در کارخانه‌های صنعتی، دستگاه‌های بسیار سنگین مانند جرثقیل‌های سقفی، ماشین‌های ریخته‌گری، یا ترانسفرکارها بر روی ریل‌هایی حرکت می‌کنند. این ریل‌ها باید روی یک سطح کاملاً صاف، تراز و فوق‌العاده مقاوم نصب شوند تا بتوانند بارهای عظیم و دینامیکی دستگاه را تحمل کرده و به فونداسیون بتنی منتقل کنند.
اینجاست که گروت (Grout) وارد عمل می‌شود. گروت یک ماده سیال و روان است که پس از نصب و تراز کردن ریل‌ها، در فضای خالی بین ریل (یا بیس پلیت متصل به آن) و فونداسیون بتنی ریخته می‌شود.
وظایف اصلی گروت در این کاربرد عبارتند از:
- پر کردن کامل فضای خالی: به دلیل روانی بالا، گروت تمام حفره‌ها و فضاهای خالی را پر کرده و یک بستر یکپارچه و صلب ایجاد می‌کند.
- توزیع یکنواخت بار: مهم‌ترین وظیفه گروت، انتقال و توزیع یکنواخت بارهای استاتیکی (وزن دستگاه) و دینامیکی (نیروهای ناشی از حرکت، شتاب‌گیری و ترمز) از ریل به فونداسیون است.
- تراز دقیق: امکان تراز نهایی و بسیار دقیق ریل‌ها را فراهم می‌کند.
- جذب ارتعاشات: تا حدودی ارتعاشات ناشی از حرکت دستگاه را جذب کرده و از آسیب به فونداسیون جلوگیری می‌کند.
نحوه توزیع بار یک دستگاه
بیایید ببینیم چگونه وزن یک دستگاه از چرخ‌ها به فونداسیون منتقل می‌شود. این فرآیند یک زنجیره انتقال بار است:
- چرخ دستگاه (Wheel): تمام وزن دستگاه (به‌علاوه باری که ممکن است حمل کند) روی چند چرخ تقسیم می‌شود. مثلاً اگر ۴ چرخ داشته باشد، هر چرخ به‌طور متوسط 4/1 بار را تحمل می‌کند. این بار به‌صورت یک نیروی متمرکز به سطح ریل وارد می‌شود.
- ریل (Rail): ریل فولادی، بار متمرکز را از چرخ گرفته و آن را در طول خود پخش می‌کند و به بیس پلیت منتقل می‌کند. سختی و ابعاد ریل در این توزیع نقش دارد.
- بیس پلیت (Base Plate): بیس پلیت یک صفحه فولادی است که معمولاً زیر ریل قرار می‌گیرد تا سطح تماس را افزایش دهد. این کار باعث می‌شود فشار (نیرو بر واحد سطح) وارد بر گروت کاهش یابد. بار از ریل به سطح وسیع‌تر بیس پلیت پخش می‌شود.
- لایه گروت (Grout Layer): حالا بار از تمام سطح بیس پلیت به لایه گروت منتقل می‌شود. ضخامت گروت معمولاً بین ۲ تا ۱۰ سانتی‌متر است. گروت این بار را به‌صورت یکنواخت دریافت کرده و به سطح فونداسیون بتنی منتقل می‌کند. مقاومت فشاری بالای گروت در اینجا حیاتی است.
- فونداسیون بتنی (Concrete Foundation): در نهایت، بار توزیع‌شده توسط گروت به فونداسیون بتنی عظیم کف کارخانه منتقل می‌شود. این فونداسیون طوری طراحی شده که بتواند این بار را تحمل کرده و به زمین منتقل کند.
به طور خلاصه، این سیستم بار نقطه‌ای و شدید چرخ را مرحله به مرحله به یک بار گسترده و قابل تحمل برای بتن تبدیل می‌کند.
مقاومت گروت:
مهم‌ترین مشخصه فنی گروت، مقاومت فشاری آن است که با واحد مگاپاسکال (MPa) اندازه‌گیری می‌شود. این عدد نشان می‌دهد که گروت چه فشاری را قبل از شکستن تحمل می‌کند.
- گروت‌های سیمانی: مقاومت فشاری این گروت‌ها معمولاً بین ۴۰ تا ۹۰ مگاپاسکال است. برای بسیاری از کاربردهای صنعتی، مقاومت حدود ۶۰ تا ۷۵ مگاپاسکال کافی و متداول است.
- گروت‌های اپوکسی: این گروت‌ها مقاومت بسیار بالاتری دارند و مقاومت فشاری آن‌ها می‌تواند به ۹۰ تا ۱۲۰ مگاپاسکال یا حتی بیشتر برسد.
نکته مهم این است که مقاومت گروت باید بالاتر از مقاومت فونداسیون بتنی زیرین باشد. بتن‌های صنعتی معمولاً مقاومتی بین ۲۵ تا ۴۰ مگاپاسکال دارند. این اختلاف مقاومت تضمین می‌کند که در صورت اعمال بار بیش از حد، خرابی در فونداسیون (که تعمیر آن فاجعه‌بار است) رخ ندهد و لایه گروت (که تعویض آن آسان‌تر است) اولین نقطه ضعف باشد.
یک قانون سرانگشتی برای انتخاب:
- برای بارهای سنگین و عمدتاً استاتیکی یا دینامیکی کم: از گروت سیمانی استفاده کنید. این گزینه اقتصادی و کاملاً کارآمد است.
- برای دستگاه‌هایی با ارتعاشات شدید، ضربه‌های سنگین، حرکت‌های سریع و ترمزهای ناگهانی یا اگر محیط کارخانه آلوده به مواد شیمیایی خورنده است: حتماً از گروت اپوکسی استفاده کنید. هزینه بالاتر آن با طول عمر و پایداری بیشتر سیستم جبران می‌شود.
محصولات پیشنهادی Strumix برای گروت‌ریزی صنعتی
در کاربردهایی که در این مقاله شرح داده شد، انتخاب نوع گروت متناسب با شرایط بارگذاری، نوع ریل و محیط نصب، نقشی تعیین‌کننده در دوام و ایمنی سیستم دارد. شرکت Strumix دو محصول تخصصی برای گروت‌ریزی زیر ریل‌ها، صفحه‌ستون‌ها و ماشین‌آلات صنعتی ارائه می‌دهد که پاسخ‌گوی نیازهای گوناگون پروژه‌های سنگین هستند:
1. Strugrout N880
گروت سیمانی بدون انقباض با مقاومت فشاری بسیار بالا
این محصول پایه سیمانی، خودمتراکم و فاقد انقباض است و با روانی کنترل‌شده، پرکنندگی کامل فضای زیر صفحات فلزی و تجهیزات صنعتی را تضمین می‌کند. مقاومت فشاری بالای آن (تا حدود 90 مگاپاسکال) و چسبندگی عالی به بتن و فلز، باعث می‌شود برای نصب صفحه‌ستون‌ها، آنکر بولت‌ها، ریل‌ها و ماشین‌آلات سنگین گزینه‌ای ایده‌آل باشد.
ویژگی‌ها: مقاومت بالا، بدون انقباض، چسبندگی عالی، اجرای آسان فقط با آب، مطابقت با استاندارد ASTM C1107.
2. Strugrout G3-Fortis
گروت اپوکسی سه‌جزئی با عملکرد فوق‌العاده در بارهای دینامیکی
این گروت بر پایه رزین اپوکسی و فیلرهای دانه‌بندی‌شده فرموله شده و پس از اختلاط، ملات خمیری تا کاملاً روان ایجاد می‌کند. مقاومت فشاری آن تا 90 مگاپاسکال و چسبندگی آن به بتن بیش از 3.5 مگاپاسکال است. در برابر مواد شیمیایی، روغن‌ها و هیدروکربن‌ها مقاوم بوده و برای تجهیزات پتروشیمی، ژنراتورها، کمپرسورها، سنگ‌شکن‌ها و ریل‌های جرثقیل‌های سنگین توصیه می‌شود.
ویژگی‌ها: بدون حلال، بدون جمع‌شدگی، مقاومت بالا در برابر ارتعاش و خوردگی شیمیایی، مطابقت با ASTM C579 و ASTM C307.
