واکنش‌های آب و سیمان در بتن؛ بررسی هیدراتاسیون و توسعه مقاومت در سنین مختلف

مقدمه

بتن پس از اختلاط سیمان و آب، وارد مجموعه‌ای از واکنش‌های شیمیایی می‌شود که به‌تدریج موجب گیرش، سخت شدن و افزایش مقاومت آن می‌شوند. این فرایند که با نام هیدراتاسیون سیمان (Cement Hydration) شناخته می‌شود، اساس شکل‌گیری ساختار سخت‌شده خمیر سیمان است.

در این واکنش‌ها، فازهای مختلف سیمان با آب واکنش داده و محصولاتی مانند ژل کلسیم سیلیکات هیدرات (C-S-H)، هیدروکسید کلسیم و ترکیبات آلومیناتی ایجاد می‌کنند. نوع، سرعت و میزان تشکیل این محصولات، در کنار نسبت آب به سیمان، دما و شرایط عمل‌آوری، بر مقاومت بتن در سنین مختلف اثر می‌گذارد [1، 2].

۱. ترکیبات اصلی سیمان و نقش آن‌ها در هیدراتاسیون

سیمان پرتلند عمدتاً از چهار فاز اصلی تشکیل شده است:

• C₃S (آلیت): نقش مهم در توسعه مقاومت اولیه.
• C₂S (بلیت): مشارکت در توسعه مقاومت در سنین بالاتر.
• C₃A: واکنش‌پذیری بالا و نقش مهم در واکنش‌های آلومیناتی و کنترل گیرش.
• C₄AF: مشارکت در واکنش‌های هیدراتاسیون و تشکیل محصولات آلومیناتی و فریتی [1، 2].

این فازها به‌صورت هم‌زمان و با سرعت‌های متفاوت واکنش می‌دهند و محصولات آن‌ها در شکل‌گیری ریزساختار خمیر سیمان نقش دارند.

۲. هیدراتاسیون C₃S؛ عامل مهم توسعه مقاومت اولیه بتن

سیلیکات تری‌کلسیم یا C₃S یکی از مهم‌ترین ترکیبات سیمان پرتلند در توسعه مقاومت اولیه است. این فاز با آب واکنش داده و عمدتاً ژل C-S-H و هیدروکسید کلسیم تولید می‌کند [1، 3].

واکنش ساده‌شده هیدراتاسیون C₃S:

2C₃S + 6H → C₃S₂H₃ + 3CH

در این معادله، C-S-H به‌صورت ساده‌شده نمایش داده شده و CH نشان‌دهنده هیدروکسید کلسیم است.

نقش C₃S در سنین مختلف

در ساعات اولیه و روزهای نخست، واکنش C₃S و تشکیل C-S-H سهم مهمی در شکل‌گیری ساختار سخت‌شده و توسعه مقاومت دارند. هیدراتاسیون این فاز در روزهای بعد نیز ادامه پیدا می‌کند، اما سرعت واکنش معمولاً کاهش می‌یابد.

در بسیاری از بتن‌های معمولی، C₃S یکی از عوامل اصلی توسعه مقاومت در سنین اولیه تا ۲۸ روز است؛ بااین‌حال، سهم واقعی آن به نوع سیمان، ترکیب فازها و شرایط عمل‌آوری بستگی دارد [1، 2].

۳. هیدراتاسیون C₂S؛ مشارکت در مقاومت سنین بالاتر

سیلیکات دی‌کلسیم یا C₂S، نسبت به C₃S معمولاً با سرعت کمتری هیدراته می‌شود و در توسعه مقاومت سنین بالاتر اهمیت دارد.

واکنش ساده‌شده هیدراتاسیون C₂S:

2C₂S + 4H → C₃S₂H₃ + CH

این فاز نیز با تولید C-S-H به شکل‌گیری ساختار اتصال‌دهنده خمیر سیمان کمک می‌کند. هیدراتاسیون کندتر C₂S می‌تواند موجب ادامه تشکیل محصولات هیدراتاسیون در دوره‌های طولانی‌تر شود [1، 3].

نکته مهندسی: مقاومت بلندمدت بتن تنها به مقدار C₂S وابسته نیست و عواملی مانند نسبت آب به سیمان، تخلخل، نوع سیمان و شرایط عمل‌آوری نقش تعیین‌کننده دارند.

۴. واکنش‌های C₃A و تشکیل اترینگایت

فاز آلومیناتی C₃A از ترکیبات واکنش‌پذیر سیمان است که در حضور آب و سولفات کلسیم، در واکنش‌های آلومیناتی شرکت می‌کند. سولفات موجود در سیمان برای کنترل واکنش سریع C₃A و تنظیم رفتار گیرش اهمیت دارد [2، 3].

یکی از محصولات مهم این واکنش‌ها، اترينگایت (Ettringite) است که در مراحل اولیه هیدراتاسیون تشکیل می‌شود.

نقش واکنش‌های C₃A در بتن بیشتر با موارد زیر ارتباط دارد:

• کنترل و تنظیم رفتار گیرش سیمان
• تشکیل محصولات آلومیناتی
• تأثیر بر آزادسازی حرارت در مراحل اولیه
• مشارکت در تحولات ریزساختاری خمیر سیمان [2، 3]

تشکیل اترینگایت اولیه در هیدراتاسیون عادی، با تشکیل دیرهنگام اترینگایت و پدیده‌های انبساطی مخرب یکسان نیست. ارزیابی این پدیده‌ها به شرایط شیمیایی، محیطی و تاریخچه عمل‌آوری وابسته است.

۵. نقش C₄AF در واکنش‌های هیدراتاسیون

فاز تتراکلسیم آلومینوفریت یا C₄AF نیز در واکنش‌های هیدراتاسیون سیمان شرکت می‌کند و می‌تواند در تشکیل محصولات آلومیناتی و فریتی هیدراته نقش داشته باشد.

در مقایسه با فازهای سیلیکاتی، نقش C₄AF در توسعه مقاومت فشاری معمولاً محدودتر است؛ اما مشارکت آن در رفتار شیمیایی و حرارتی سیمان باید در تحلیل جامع هیدراتاسیون در نظر گرفته شود [2، 3].

۶. ژل C-S-H؛ محصول اصلی در تشکیل ساختار مقاوم خمیر سیمان

ژل کلسیم سیلیکات هیدرات یا C-S-H مهم‌ترین محصول اتصال‌دهنده حاصل از هیدراتاسیون سیلیکات‌های سیمان است و در شکل‌گیری مقاومت خمیر سیمان نقش بنیادی دارد [1، 4].

با پیشرفت هیدراتاسیون، محصولات C-S-H در اطراف و بین ذرات سیمان تشکیل می‌شوند. رشد و تجمع این محصولات به توسعه شبکه جامد، کاهش بخشی از فضای خالی و بهبود انتقال تنش در خمیر سیمان کمک می‌کند.

بااین‌حال، مقاومت بتن تنها به مقدار C-S-H وابسته نیست. تخلخل موئینه، پیوستگی شبکه هیدراتاسیون، ناحیه انتقالی بین خمیر و سنگدانه و نسبت آب به سیمان نیز در خواص مکانیکی مؤثر هستند [4].

۷. نقش هیدروکسید کلسیم (CH)

هیدروکسید کلسیم یا پرتلندیت یکی از محصولات هیدراتاسیون فازهای سیلیکاتی است. این ترکیب در ایجاد محیط قلیایی خمیر سیمان نقش دارد، اما از نظر اتصال‌دهندگی با C-S-H یکسان نیست.

در بتن‌های حاوی مواد سیمانی مکمل پوزولانی، بخشی از هیدروکسید کلسیم می‌تواند در واکنش پوزولانی مصرف شود و محصولات ثانویه‌ای مانند C-S-H تشکیل دهد [1، 4].

۸. واکنش پوزولانی و تأثیر آن بر مقاومت بلندمدت

در بتن‌های حاوی مواد سیمانی مکمل مانند خاکستر بادی، سرباره و مواد پوزولانی، علاوه بر هیدراتاسیون سیمان پرتلند، واکنش‌های ثانویه نیز ممکن است رخ دهند.

در واکنش پوزولانی، مواد سیلیسی یا آلومینوسیلیسی واکنش‌پذیر با هیدروکسید کلسیم و آب وارد واکنش می‌شوند و محصولات هیدراته جدیدی ایجاد می‌کنند.

نمایش ساده‌شده واکنش پوزولانی:

SiO₂ + Ca(OH)₂ + H₂O → C-S-H

این معادله صرفاً یک نمایش مفهومی است و محصولات واقعی به نوع ماده پوزولانی و شرایط واکنش بستگی دارند.

تأثیر واکنش پوزولانی بر سنین مختلف

• سنین اولیه: در برخی مواد سیمانی مکمل، واکنش‌پذیری اولیه کمتر از سیمان پرتلند است و ممکن است توسعه مقاومت اولیه کندتر باشد.
• سنین میانی: تشکیل محصولات ثانویه می‌تواند به تغییر ساختار منافذ و افزایش مقاومت کمک کند.
• سنین بلندمدت: ادامه واکنش‌های پوزولانی، در شرایط مناسب، می‌تواند موجب تکامل ریزساختار و توسعه مقاومت شود [1، 4].

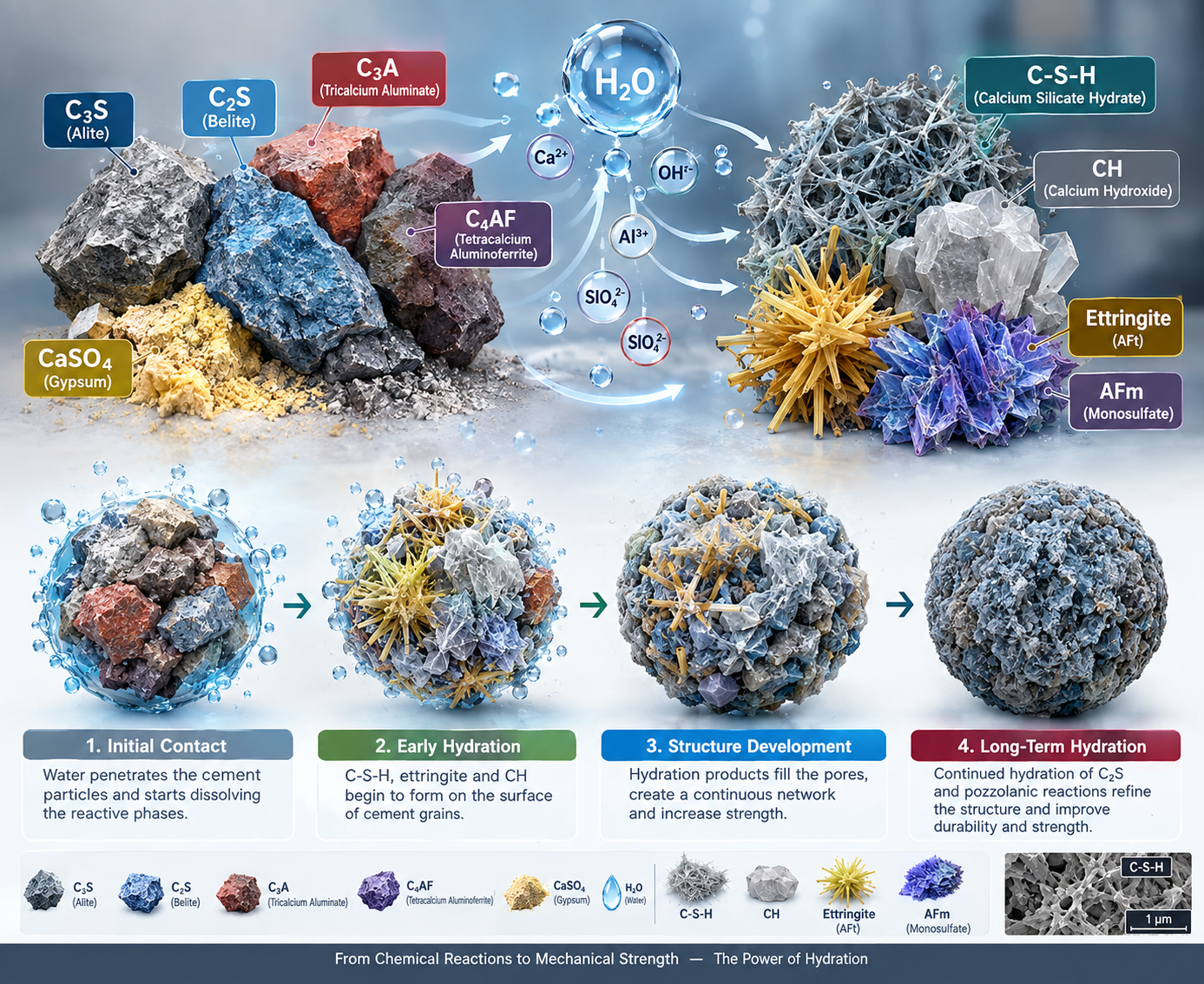

۹. مراحل هیدراتاسیون سیمان

هیدراتاسیون سیمان با سرعت ثابت انجام نمی‌شود و معمولاً به مراحل زیر تقسیم می‌شود [2]:

مرحله اول: واکنش اولیه

پس از تماس آب با ذرات سیمان، ترشدن سطح و حل شدن بخشی از ترکیبات آغاز می‌شود و آزادسازی حرارت اولیه رخ می‌دهد.

مرحله دوم: دوره القایی

سرعت ظاهری واکنش کاهش می‌یابد و خمیر سیمان برای مدتی قابلیت کارپذیری خود را حفظ می‌کند. طول این دوره به ترکیب سیمان، دما و مواد افزودنی وابسته است.

مرحله سوم: شتاب‌گیری واکنش

سرعت هیدراتاسیون افزایش پیدا می‌کند و تشکیل محصولات هیدراتاسیون، به‌خصوص C-S-H، موجب شکل‌گیری ساختار جامد و توسعه گیرش می‌شود.

مرحله چهارم: کاهش سرعت هیدراتاسیون

پس از مرحله شتاب‌گیری، سرعت واکنش به‌تدریج کاهش می‌یابد. بااین‌حال، هیدراتاسیون می‌تواند در سنین بالاتر نیز ادامه داشته باشد.

۱۰. نقش واکنش‌های هیدراتاسیون در مقاومت بتن در سنین مختلف

مقاومت اولیه؛ ساعات نخست تا ۲۴ ساعت

در این مرحله، واکنش‌های اولیه سیمان، تشکیل محصولات هیدراتاسیون و شکل‌گیری ساختار اولیه خمیر سیمان اهمیت دارند. نوع سیمان، نرمی، دما، نسبت آب به سیمان و مواد افزودنی بر توسعه مقاومت اولیه تأثیر می‌گذارند.

گیرش سریع به‌تنهایی به معنای مقاومت فشاری بالا نیست؛ زیرا گیرش و مقاومت مکانیکی دو ویژگی مرتبط اما متفاوت هستند [2، 3].

مقاومت ۲ تا ۷ روز

هیدراتاسیون C₃S و تشکیل و رشد محصولات C-S-H نقش مهمی در افزایش مقاومت دارند. شرایط عمل‌آوری مناسب می‌تواند به ادامه واکنش‌ها و تکامل ساختار خمیر سیمان کمک کند.

مقاومت ۷ تا ۲۸ روز

در این بازه، هیدراتاسیون سیلیکات‌ها ادامه پیدا می‌کند و ساختار خمیر سیمان متراکم‌تر و پیوسته‌تر می‌شود. C₃S همچنان در توسعه مقاومت نقش مهمی دارد و مشارکت سایر فازها نیز باید در نظر گرفته شود [1، 3].

مقاومت پس از ۲۸ روز

۲۸ روز یک سن مرجع رایج برای ارزیابی مقاومت فشاری بتن است، اما هیدراتاسیون لزوماً در این سن متوقف نمی‌شود.

ادامه واکنش فازهای واکنش‌نداده سیمان و واکنش‌های ثانویه مواد سیمانی مکمل، در صورت وجود شرایط مناسب، می‌تواند به توسعه بیشتر ریزساختار و مقاومت بتن کمک کند [1، 4].

۱۱. تأثیر نسبت آب به سیمان و عمل‌آوری بر هیدراتاسیون

نسبت آب به سیمان یکی از مهم‌ترین عوامل مؤثر بر تخلخل و ریزساختار خمیر سیمان است. در شرایط مناسب اختلاط، تراکم و عمل‌آوری، کاهش نسبت آب به سیمان می‌تواند به کاهش تخلخل موئینه و افزایش مقاومت کمک کند [4].

از سوی دیگر، آب فقط برای انجام واکنش شیمیایی ضروری نیست؛ بلکه حفظ رطوبت مناسب برای ادامه هیدراتاسیون نیز اهمیت دارد. خشک شدن زودهنگام بتن می‌تواند واکنش‌های هیدراتاسیون را محدود کند و بر توسعه مقاومت و دوام اثر بگذارد [1، 2].

دما نیز بر سرعت هیدراتاسیون تأثیرگذار است. دمای بالاتر می‌تواند واکنش‌های اولیه را سریع‌تر کند، اما اثر آن بر ریزساختار و مقاومت نهایی به شرایط عمل‌آوری و تاریخچه دمایی بتن وابسته است.

جمع‌بندی

واکنش‌های آب و سیمان، مجموعه‌ای از فرایندهای شیمیایی و ریزساختاری هستند که از لحظه اختلاط آغاز شده و می‌توانند در طول زمان ادامه پیدا کنند.

C₃S نقش مهمی در توسعه مقاومت اولیه، C₂S در مقاومت سنین بالاتر، C₃A در واکنش‌های آلومیناتی و کنترل گیرش، و C-S-H در تشکیل شبکه اصلی اتصال‌دهنده خمیر سیمان دارند.

در نهایت، مقاومت بتن تنها به یک واکنش یا ترکیب شیمیایی وابسته نیست؛ بلکه نتیجه تعامل هیدراتاسیون، تخلخل، نسبت آب به سیمان، نوع مواد سیمانی، تراکم و شرایط عمل‌آوری است. شناخت این فرایندها به مهندسان و تولیدکنندگان مواد شیمیایی ساختمان کمک می‌کند تا رفتار بتن را در سنین مختلف بهتر تحلیل و عملکرد آن را در شرایط اجرایی بهینه کنند.

منابع

[1] Scrivener, K. L., Juilland, P., & Monteiro, P. J. M. (2015). Advances in understanding hydration of Portland cement. Cement and Concrete Research, 78, 38–56.

[2] Taylor, H. F. W. (1997). Cement Chemistry (2nd ed.). Thomas Telford.

[3] Hewlett, P. C., & Liska, M. (Eds.). (2019). Lea's Chemistry of Cement and Concrete (5th ed.). Butterworth-Heinemann.

[4] Mehta, P. K., & Monteiro, P. J. M. (2014). Concrete: Microstructure, Properties, and Materials (4th ed.). McGraw-Hill Education.
